Otomatik Kontrol Sistemi Nedir-04


YÜZER KONTROL- 3 POZİSYONLU KONTROL

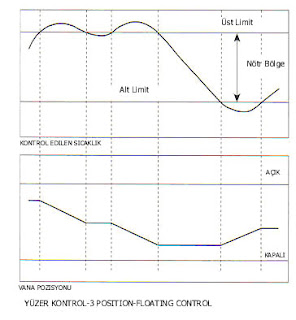

Bir nevi İki Pozisyonlu kontrol olup,kontrol cihazı ağır hareketli bir servomotoru sürecek şekilde artan azalan çıkışlıdır.Aynı zamanda Üç Pozisyonlu( 3 Position) veya Üçdurumlu (Tristate)kontrol olarakta bilinir.Sıcak su gidiş hattına takılı bir motorlu vana bu kontrol için iyi bir örnek olabilir.Vana Kontrol cihazından gelen sinyal ile, yavaşça Açık veya Kapalı pozisyona gider,sinyal yoksa vana olduğu konumda kalır ve durumunu korur.Kontrol elemanının çıkışı bu durumda iki değil üç konumludur.Artıyor-Azalıyor ve Duruyor.(Increasing-Decreasing-Off). Şekil 3 bu kontrol türünü gösterir.

Oda sıcaklığı üst sınır sıcaklığını geçince,kontrol cihazı vanayı açmak üzere sinyal çıkışı verir,Vana yavaşça Kapalı konuma doğru hareketlenir,odaya verilen ısıyı azaltır.Oda sıcaklığı üst sıcaklık sınırına ulaşınca kontrol cihazı vanaya verdiği sinyali keser vana bu konumda hareketsiz kalır.Oda sıcaklığı burada Nötr bölgede oda sıcaklığı düşmeye veya artmaya başlayıncaya kadar yüzer .
Bu kontrol türünde,servomotorun açma kapama süresi çok uzun olmak zorundadır aksi takdirde sistem AÇ-KAPA (ON-OFF) olarak davranır.Yüzer kontrol Sıcaklık Duyar elemanı bataryadan hemen sonra yerleştirilerek damper veya vana kontrolü yapılan uygulamalarda kullanılır.Ölü zamanı (dead time) yüksek olan sistemlere uygun değildir.Kontrol edilen değişken değerinin nötr bölge dışına çıktıkça,değişken oransal hızlı yüzer kontroldur,etkileri karşılamak üzere servomotor daha çabuk hareket eder bu ise gerçekte Integral Hareket’e çok benzer.
